产品概述:
气动套筒调节阀由气动多弹簧薄膜执行机构和低流阻直通套筒阀组成,单座阀阀体直通单座盖上导向结构,阀芯为柱塞型结构,与普通单座阀相比具有体积小,重量轻,流量大等特点适用于流量大,泄漏量要求严格的场合。该套筒型与普通套筒阀相比,具有体积小1/3,重量轻1/3,流量大1/3的特点,广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
产品特点
先进工艺 多簧薄膜 调节稳定 单座套筒 避免泄露 喷塑工艺 外观精美
阀体
阀体形式:直通套筒倒S型铸造型阀
公称通径:DN20~300mm
公称压力:PN1.6、4.0、6.4MPa
连接形式:法兰式按JB78-59、JB/T79.2-94凹式
材 料:HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12M02Ti
上 阀 盖:常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
阀内组件
阀芯型式:上导套筒柱塞型阀芯
流量特性:直线特性、等百分比特性或快开特性
材 料:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

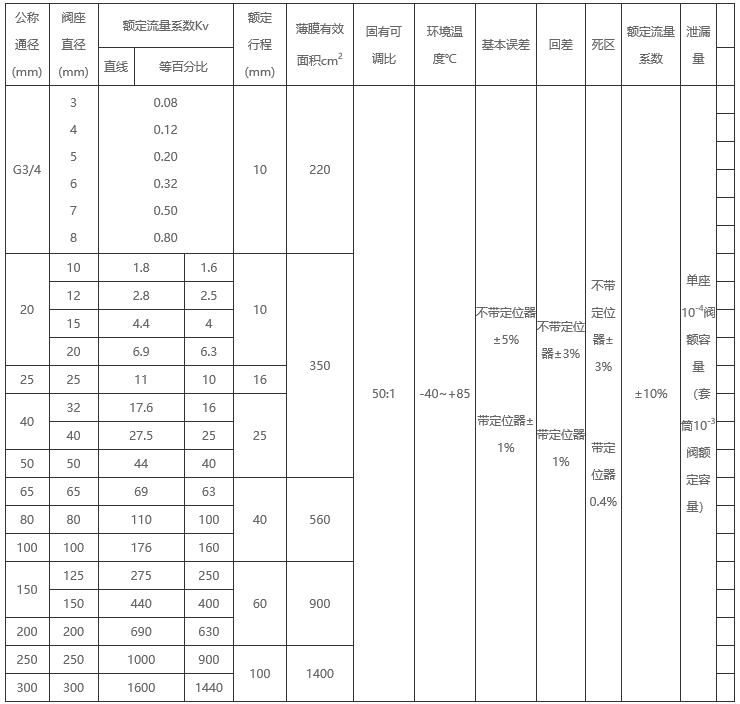

运行参数:
使用范围:
广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
