气动调节阀

气动薄膜切断阀

薄膜机构 紧急切断 喷塑工艺 外观精美 多种结构 应用广泛 特殊密封 动作灵敏

产品概述:

薄膜机构   紧急切断   喷塑工艺   外观精美   多种结构   应用广泛   特殊密封   动作灵敏
产品概述
该阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
    切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
    本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
产品特点
1.切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
2.阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
3.阀内件密封部分有严密型(堆焊硬质合金)和软密封(软质材料)两种,关闭时密封性能优良。
4.平衡型阀内件,提高了切断阀的许用压差。
5.波纹管密封型对移动的阀杆形成了密封,堵绝了介质外漏的可能性。
6.活塞式执行机构,操作力大,使用压差大。
主要零部件材料
阀体、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZGOCr18Ni12M02Ti
阀芯、阀座:1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太菜合金
填 料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹 簧:60Si2Mn
 阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯      波纹管:1Cr18Ni9Ti

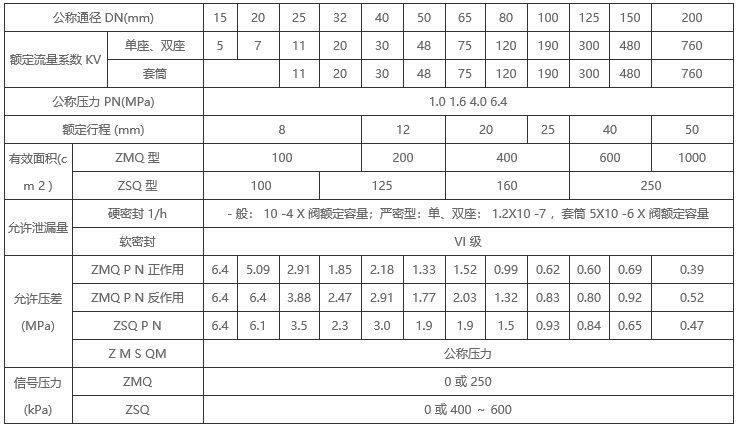

运行参数:


使用范围:

广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
